KMC-2
KMC-2

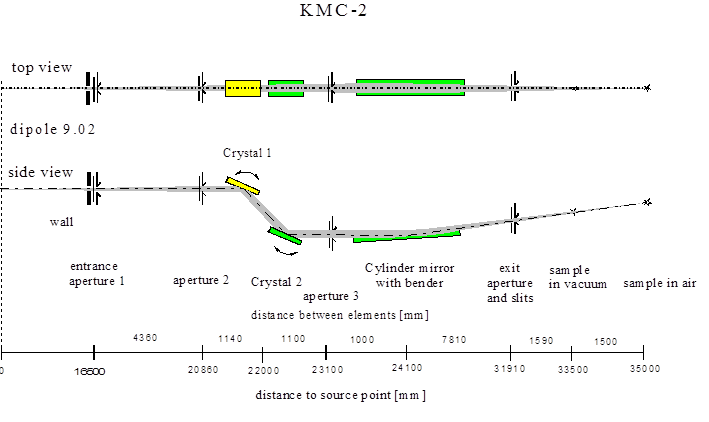

The KMC-2 beamline provides linearly polarized light in the energy range of 4 keV – 15 keV for X-ray absorption spectroscopies (EXAFS, XANES), fluorescence, diffractometry and reflectometry.
| Beamline data | |
|---|---|
| Segment | H09 |

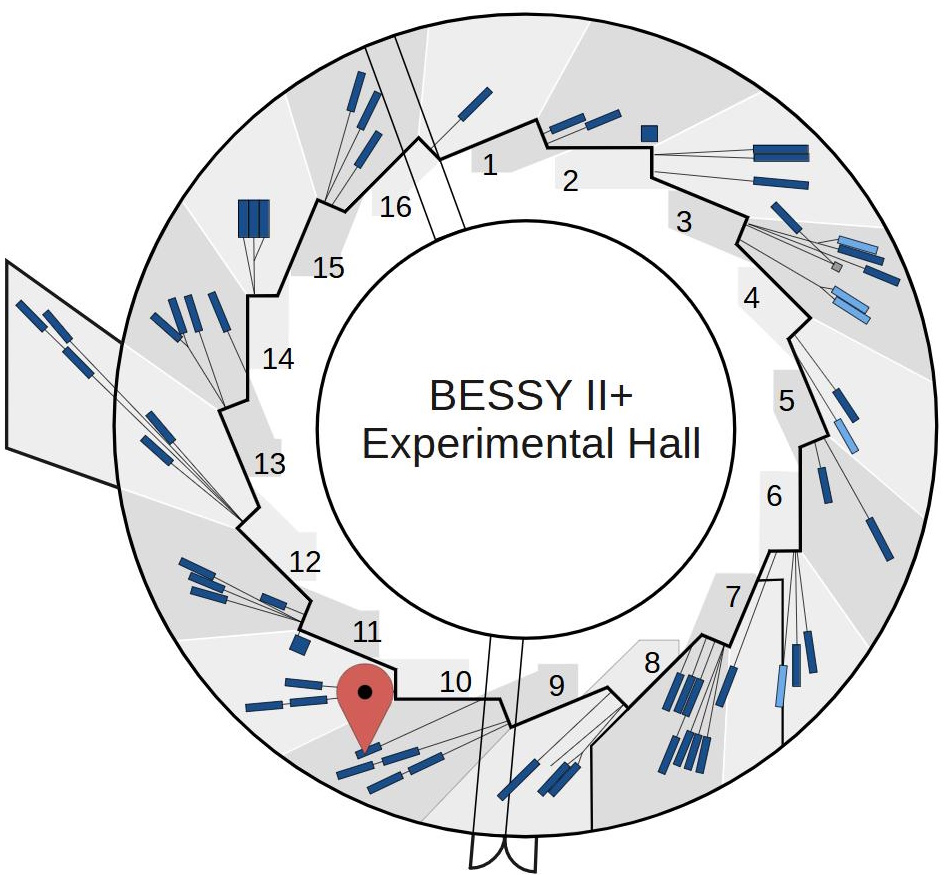

| Location (Pillar) | 11.2 |
| Source | D9.2 (Dipole) |
| Monochromator | Si 111, Ge-graded |
| Energy range | 4 - 15 keV |

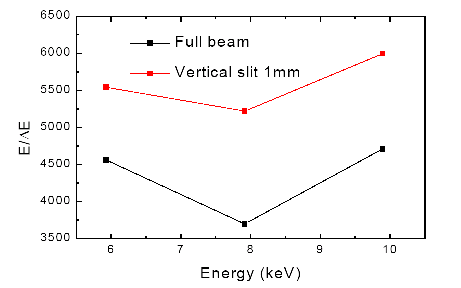

| Energy resolution | 1/4000 |

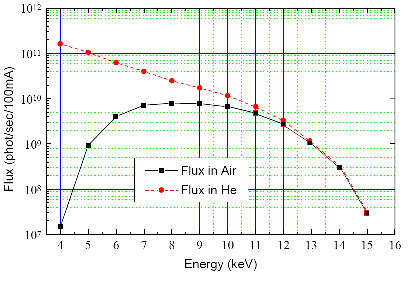

| Flux | dipole, 1e7 - 1e10 |
| Polarisation | linear horizontal |
| Divergence horizontal | 2.5 mrad |
| Divergence vertical | 0.5 mrad |
| Focus size (hor. x vert.) | 250 μm x 600 μm (4.8 μm x 4.8 μm with capillary optics; at XANES only, not available at Diffraction) |
| User endstation | not possible |
| Distance Focus/last valve | 2500 mm |
| Height Focus/floor level | 1465-1490 (depending on lateral position) mm |
| Beam availability | 24h/d |
| Phone | +49 30 8062 14623 |
| Applicable station(s) | |
| KMC-2 Diffraction | 20-1000 °C |
| KMC-2 XANES | 293 K |
Sehr stabile Röntgenstrahlungsquelle im Bereich von 4 bis 15 keV, optimiert für stabile Intensität (innerhalb 0.3%) während Energie-Scans durch Verwendung einer MOSTAB Monochromatorstabilisierung.
Für Anwendungen wie EXAFS, XANES und Röntgenfluoreszenz steht ein Detektorsatz aus drei Ionisierungskammern, einer Si-PIN Photodiode und einem energiedispersiven Bruker X-Flash Detektor zur Verfügung. Ein optionales Kapillarsystem erlaubt Mikrofocusesperimente mit einer Ortsauflösung >3.6 µm. Siehe Station KMC-2 XANES für weitere Informationen.
Für Röntgendiffraktion und -reflektion steht ein 6-Achsen HUBER Goniometer mit einem VANTEC 2000 Flächenzähler zur Verfügung. Für höhere Winkelauflösung kann alternativ ein Punktzähler verwendet werden. Siehe Station KMC-2 DIFFRACTION für weitere Informationen.
Originalbeschreibung
[1] A. Erko, I. Packe, W. Gudat, N. Abrosimov, A. Firsov: The Crystal Monochromator Based on graded SiGe Crystals, Nuclear Instruments and Methods in Physics Research A467–468, 358–361 (2001).
[2] A. Erko, I. Packe, C. Hellwig, M. Fieber-Erdmann, O. Pawlizki, M. Veldkamp, W. Gudat, KMC-2: the new x-ray beamline at BESSY II, AIP Conference Proceedings 521, 415-418 (2000).
